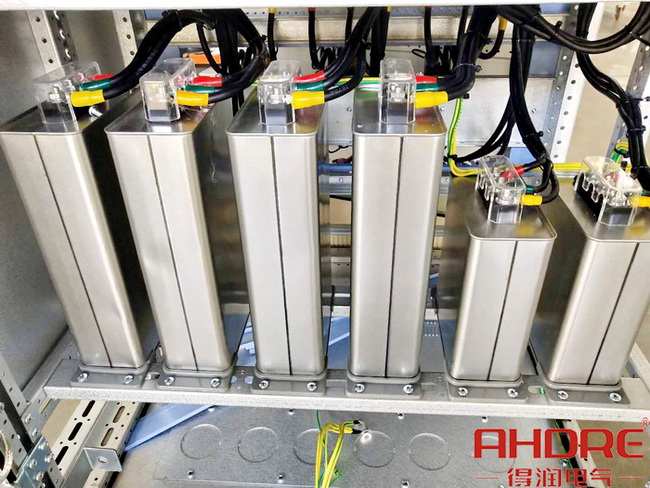

在配電室中，我們會經常在無功補償柜中看到電容器的存在，電容器在配電裝置中承擔儲存和釋放電荷的作用，電容器是由兩塊平行極板和極板件的絕緣材料組成的。

一、電容器的結構

1、電容器常用的固體電介質

（1）紙介質

（2）膜紙復合介質

（3）純膜介質

2、內部結構

（1）多元件串聯

多元件串聯的目的是能夠承受較高的電壓。

（2）多元件并聯

多元件并聯目的是獲得較大的電容量。

二、電容器的特性

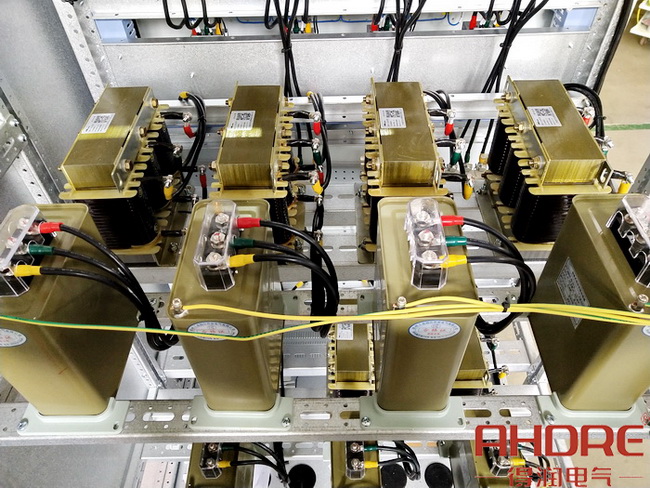

1、并聯電容器

并聯電容器用于電力負荷無功補償，在用電負荷中存在大量的無功功率，如感應電動機、變壓器中的勵磁功率、輸電線路電感消耗的無功功率，無功電流在輸電線路中傳輸時，就會在線路、配電室變壓器的導線電阻中產生損耗，造成不必要的浪費。

2、串聯電容器

串聯電容器用于輸電線路無功補償，輸電線路存在一定的分布電感，線路越長電感量越大，增加了線路的阻抗和電壓降。在輸電線路中串聯電容器后，電容的壓降與電感上的壓降互相抵消，從而減小了線路電壓降，加長了輸電距離和輸電能力，提高輸電質量和系統的穩定性。

三、電容器的保護措施

1、串聯電抗器限流；

2、采用無重燃開關（如SF6開關）；

3、開關中增加輔助觸頭和并聯電阻；

4、單元件熔斷絲保護；

5、加裝避雷器保護；

6、三相電容器組采用雙星形接法。

電容器在電路中作用是很多的，如耦合、濾波、諧振、高頻消振、旁路、中和、補償?shù)茸饔茫娙菰诮涣麟娐防锟蓪㈦妷壕S持在較高的平均值，改善增加電路電壓的穩定性。對大電流負載的突發啟動給予電流補償，電力補償電容組可提供巨大的瞬間電流，減少對電網的沖擊。
