MNS2.0低壓控制柜是由標準化的、成系列的模塊組成，通過發電、輸配電、電能轉換及對電能消耗設備的控制，并其主母線進行無功補償。因此，MNS2.0低壓控制柜在設計上加強對性能的優化，提高產品配電線路中負載能力。下面帶大家詳細講解低壓控制柜的結構特點。

一、柜體結構

1.控制柜外形應平整美觀，殼體由剛性框架組成，面板應用 2mm 厚的冷軋板經柔性加工線一次成型組裝而成，框架結構應用敷鋁鋅板經柔性加工線一次成型的 C 型骨架組裝而成，內部的分隔板應選用進口敷鋁鋅板。連接采用新工藝的自攻螺釘和螺絲，并用無裂縫的鋼板全部包成獨立固定結構?？刂乒駪?yīng)具有很好的剛度和強度，以完全滿足運輸、安裝、運行、檢修等的機械強度要求。

2.所有金屬結構的部件，均應按有關規定可靠連接到柜內接地母線上。設備的布置應便于操作，在任何情況下不妨礙良好的運行性能，柜內空間滿足檢修要求。控制柜端部結構、母線排和電線電纜敷線槽的布置，應考慮便于擴展。

3.百葉窗或其它通風孔的布置和安裝，應能防止由上面滴水或地板上濺起的水進入開關柜內。

二、柜體的安全距離

1.控制柜應利用進口覆鋁鋅板將裝置劃分成3個隔室，即母線隔室、電纜隔室、功能單元隔室，并滿足下面的所有要求：

(1)防止觸及鄰近功能單元的帶電部件；

(2)用阻燃的隔板，限制事故電弧的擴大；

(3)防止外界物件從裝置的一個隔室進到另一個隔室。

2.隔室之間的開孔應確保斷路器在短路分斷時產生的氣體不影響相鄰隔室的功能單元的正常工作。

3.用作隔離的隔板為進口覆鋁鋅板或絕緣隔板。金屬隔板與保護接地導體應可靠連接，金屬隔板在人體碰撞時產生的變形不應減小其絕緣距離。

功能單元隔室中的隔板不應由短路分斷時產生的電弧或游離氣體所產生的壓力而造成損壞。

三、母排要求

主母線和分支母線應由螺栓連接的高導電率的銅排制成，符合規定的載流量，并應包括下列特性：

1.所有連接主母線全長表面必須采用先進的抗氧化處理工藝并且搪錫。螺栓連接的方法，應在不限制使用壽命的期間內，從標準的額定環境溫度到額定滿載溫度范圍內，螺孔周圍的初始接觸壓力大體保持不變，每個連接頭應不小于兩個螺栓。

2.母線支持件和母線絕緣物，應為不吸潮、阻燃、長壽命的并能耐受規定的環境條件的產品，絕緣熱縮套的選用最終應由需方確定。在設備的使用壽命內，其機械強度和電氣性能應基本保持不變。

3.所有導體的支持件，能耐受相當于它所接的斷路器的最大額定開斷電流所引起的應力。

4.應設置垂直母線關閉遮板，當抽出單元抽出時，應能有效防止意外觸及垂直母線。

四、安全要求

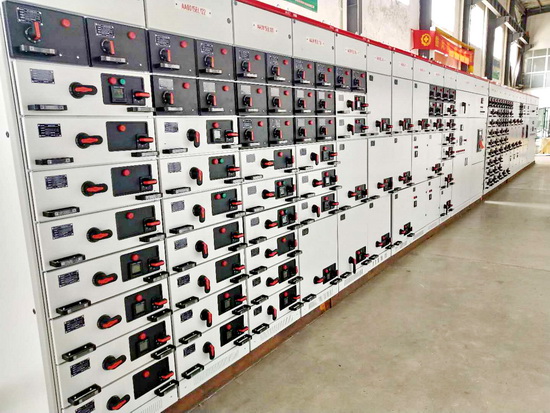

1.抽屜柜應設PE母線，規格與N線相同。垂直母線嵌裝在用阻燃材料制成的功能壁中。柜體及抽屜單元采用模數結構，抽屜單元要求采用阻燃型工程塑料注塑的零件裝配而成，以保證抽屜單元尺寸精度高，互換性好。

2.抽屜具有分、合、試驗、抽出、隔離五個位置，并具有明顯標志。

3.抽屜設有機械聯鎖裝置和緊急解鎖裝置，為加強安全防范，操作開關定位后可加上掛鎖。

以上就是MNS2.0低壓控制柜生產中的設計要求，合理的設計方案需要按照以上的要求，才能保障產品的安全性。安徽得潤電氣作為ABB公司MNS2.0控制柜的聯盟授權生產廠家，專業的技術團隊，完善的生產體系和一流的售后服務。
