圖文并茂了解伺服控制柜的配電知識
發布日期：2020-06-19
掃一掃
來源：
瀏覽次數：307
隨著電氣行業自動化系統的發展，伺服控制系統得到廣泛應用。伺服控制柜是利用伺服控制系統來完成的配電裝置，伺服控制系統是控制系統中的一類系統，用來控制被控對象的轉角或位移的，是其自動、連續、精確地輸入指令的變化。下面給大家詳細了解伺服控制柜的工作原理及基礎知識。
一、組成

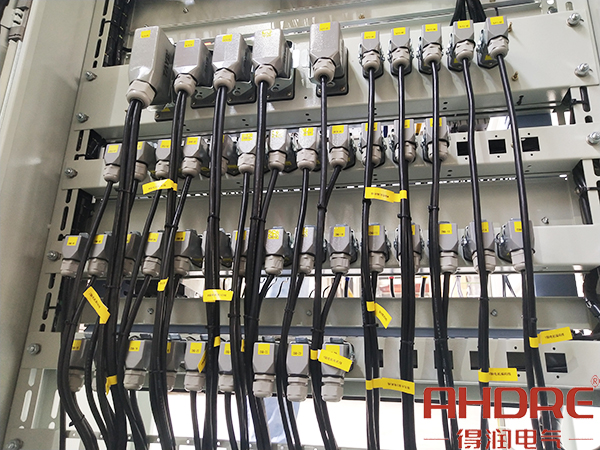

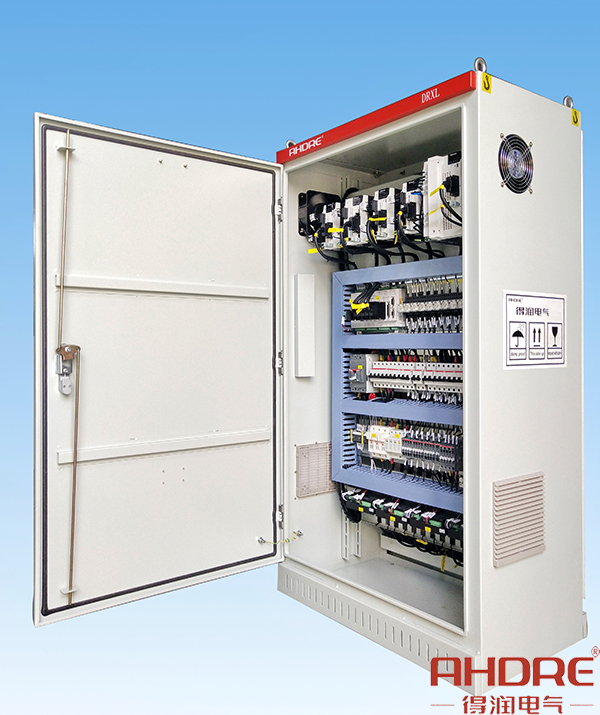

伺服系統主要由三部分組成：控制裝置，功率驅動裝置，反饋裝置和電動機?？刂蒲b置按照數控系統的給定值和通過反饋裝置檢測的實際運行值的差，調節控制量。柜內配置主要有伺服控制裝置、伺服變壓器、微型斷路器、繼電器、接觸器、浪涌保護器等一次設備，外接電纜線通過六芯重載聯結器插針進行連接。
二、工作原理
伺服驅動系統的控制對象是機器坐標軸的位移和速度，執行機構是伺服電機或步進電動機；對輸入指令信號進行控制和功率放大的部分稱為伺服驅動器，它是伺服驅動的核心。
三、特點
伺服控制柜的伺服系統指令信號去控制大功率負載。在沒有機械連接的情況下，由輸入軸控制位于遠處的輸出軸，實現遠距同步傳動。使輸出機械位移精確地跟進電信號，如記錄和指示儀表等。

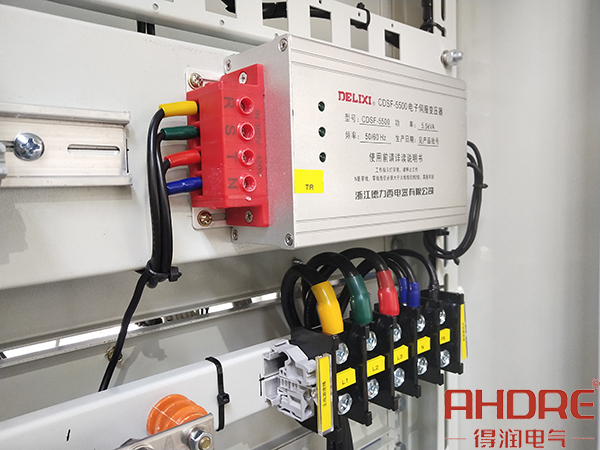

伺服變壓器

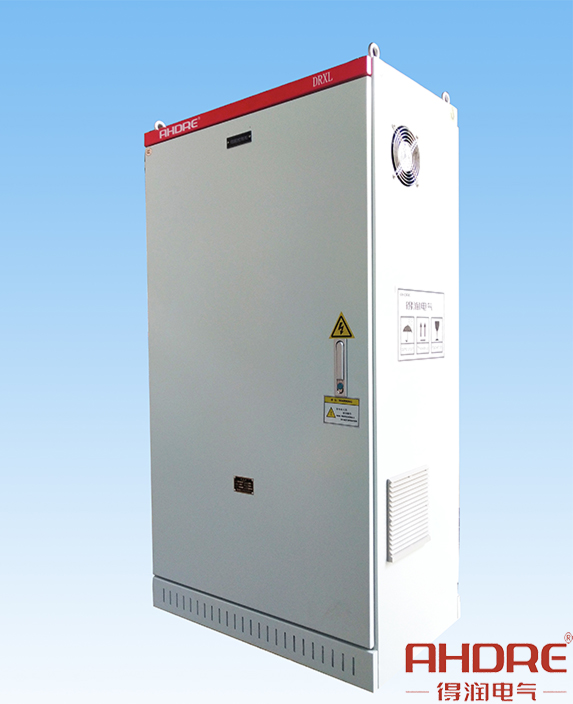

目前，得潤電氣生產的伺服控制柜將應用在國電富通科技公司的配電項目中，為了滿足現場需求，設計人員精心設計多種線路方案，致力于為客戶提供標準化、組合化、模塊化的控制系統。
